氣動關斷閥

別稱：氣動切斷閥 氣動球閥 氣動節流閥 氣動球閥

型號：Q641F-25P

氣動關斷閥概述：

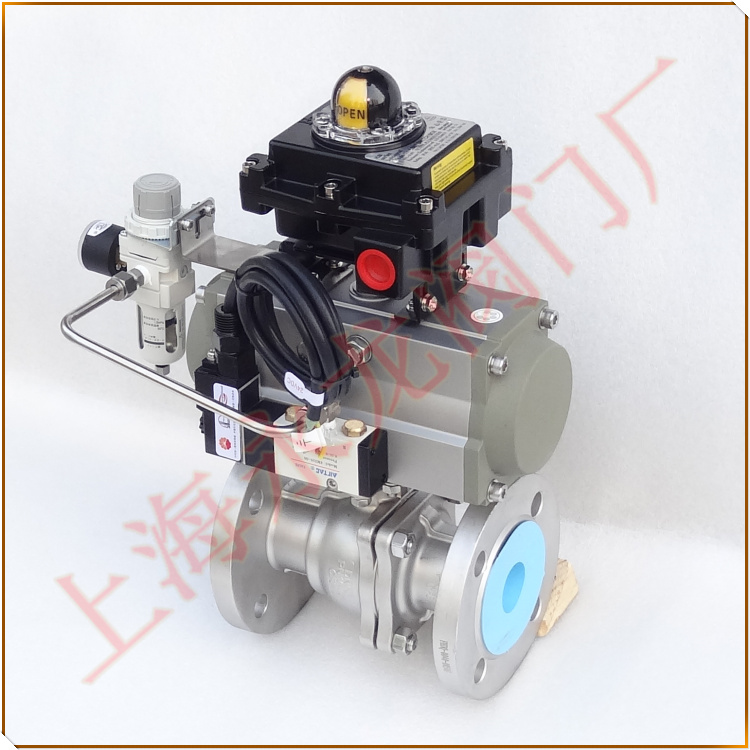

氣動關斷閥由WCB碳鋼或CF8/304不銹鋼系列防火防靜電球閥與齒輪齒條式轉角行程輸出的氣動執行器構成，以壓縮空氣為動力,通過活塞齒條的直線運動帶動輸出軸的齒輪傳動閥桿90°回轉，控制氣動閥門的開關和調節功能。氣動節流閥是實現工業管道遠程自動化控制的理想裝置。應用于電廠、石油、化工儲罐、水處理，教學設備、消防，輕工、高壓設備、食品制冷，制藥、造紙，加氣站，等機械設備自動控制系統中，作為遠距離集中控制或就地控制的氣動閥門。

氣動節流閥產品優點：

下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

閥座密封性能好，采用日本大金聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

※氣動球閥設計特點：

●ISO5211平臺連接●閥桿防飛出設計●防靜電裝置●上密封可調功能●防火結構設計●殼體脫臘精密鑄造

※美標設計標準:

●設計制造:API6D/608 ●法蘭連接: ASME B16.5 ●結構長度: ASME B16.10 ●壁厚標準: ASME B16.34 ●檢驗試驗:API598

※德標設計標準：

●設計制造:DIN 3357 ●法蘭連接:EN 1092-1 ●結構長度:DIN 3202-F4 ●壁厚標準: ASME B16.34; ●檢驗試驗:API 598

（逆時針方向）壓縮空氣由A孔輸入，使左右活塞向相反方向運動，輸出軸逆時針方向轉動，打開閥門，兩活塞側面空氣由B口排出。

（順時針方向）失氣或失電時，由于彈簧的作用使兩活塞向中心移動，輸出軸順時針方向轉動，關閉閥門，空氣由A口排出。

（逆時針方向）壓縮空氣由A孔輸入，使左右活塞向相反方向運動，輸出軸逆時針方向運轉，兩活塞側面的空氣由B口排出。

（順時針方向）壓縮空氣由B孔輸入，使左右活塞向中心移動，輸出軸順時針方向轉動，兩活塞中間的空氣由A口排出。

氣動球閥產品選型

1.閥體材質，公稱通徑、工作壓力、工況介質、使用溫度。

2.執行器參數：執行器形式、控制方式：開關型、調節型控制信號(4-20mA,1-5V)

3.控制作用方式(氣-開式，氣-關式)

4.配套附件：電磁閥線圈，行程開關，空氣過濾減壓閥，手輪手動裝置
