機械式氣動閥門定位器的工作原理
時間：2020-09-06 13:15:32 來源：永龍閥門 閱讀：0次
機械式氣動閥門定位器的工作原理
The working principle of mechanical pneumatic valve positioner
機械式氣動閥門定位器是氣動調節閥的主要附件，通常與氣動閥門配套使用，接受調節器的輸出信號，通過這個裝置可調節進入執行器（氣動薄膜）內氣量，可以精準的控制閥門的位置。以的輸出信號去控制氣源的壓力開啟調節閥的高度，當調節閥動作后，閥桿的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位系統。

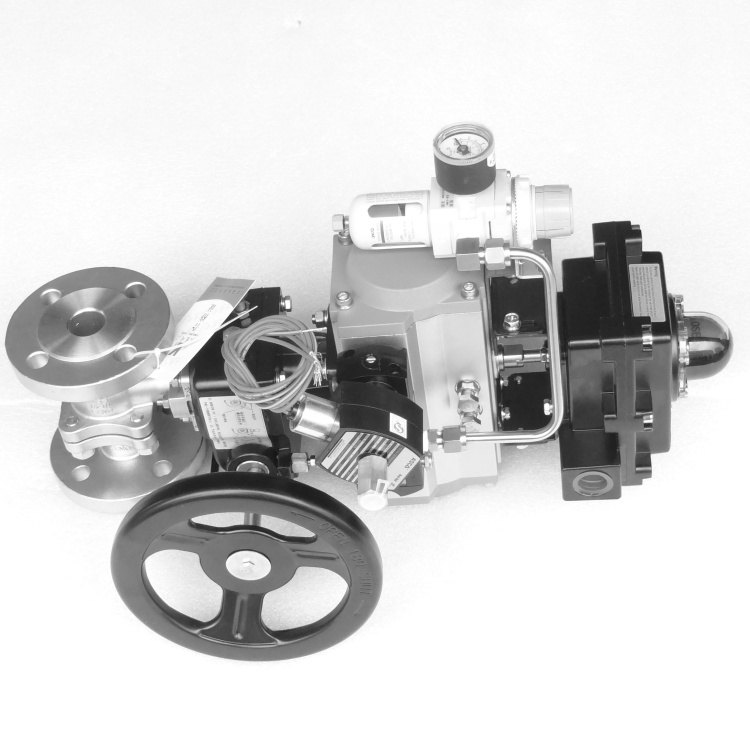

氣動調節閥 Pneumatic control valve
機械式氣動閥門定位器的工作原理：
控制器輸出的電信號是4～20mA，氣動信號是20Kpa~100Kpa，從電信號到氣信號是通過電氣轉換器進行的。氣源來自于空壓站的壓縮空氣，在閥門定位器氣源進口前段還有一個空氣過濾減壓閥，用于壓縮空氣的凈化。從減壓閥出口的氣源從閥門定位器進入，至于多少氣量進入閥門的膜頭，根據控制器的輸出信號決定。
氣動單座調節閥 Pneumatic single-seat regulating valve
氣關式（正作用）氣動薄膜調節閥工作原理：
正作用的閥門定位器，控制器輸出信號4-20mA。當4mA時，對應的氣信號是20Kpa，調節閥全開。當20mA時，對應的氣信號100Kpa，氣動薄膜調節閥全關。
氣動薄膜氣室通氣源，膜片向下壓膜片覆蓋的六根彈簧彈簧，從而推動閥桿向下移動，閥桿與閥芯相連一起，閥芯正向安裝，于是在得氣源是閥門往關位置移動。因此，將其稱之為氣關閥。故障開的意思，當氣源由于施工或氣管的腐蝕，導致供氣中斷，閥門在彈簧的反作用力下又復位，閥門又處于全開位置。
氣動薄膜單座調節閥 Pneumatic film single-seat regulating valve
氣關式（正作用）氣動薄膜調節閥應用舉例：
怎么用是站在安全角度考慮的，這是選氣開還是氣關的必要條件。
舉例：鍋爐的核心裝置之一汽包，一臺用于給水系統的調節閥肯定要用氣關式。為什么？打個比方，假如因?yàn)闅庠椿螂娫赐蝗恢袛啵瑺t膛依然在劇烈燃燒，不斷的加熱汽包的水。要是用的氣開調節閥，能源中斷，閥門就關閉，汽包沒有進水分分鐘燒干（干燒），這是非常危險的，根本無法在短時間處理調節閥故障，從而會導致停爐事故發生。
因此，避免干燒甚至停爐事故發生，必須得用氣關閥。雖然能源中斷，調節閥位于全開位置，給汽包不斷進水，但不會導致汽包干錢，處理氣動調節閥故障還是有時間應付不至于直接停爐來處理。
通過上面的舉例，現在應該對氣開調節閥和氣關調節閥如何選用應該有個初步的認知了吧！
